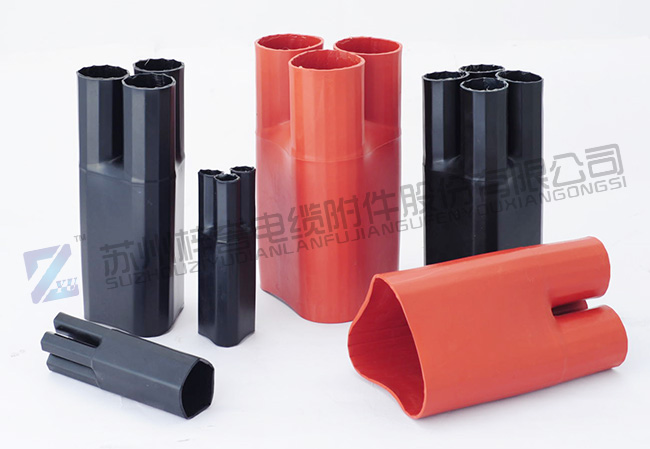

HSBT采用注塑成型技術，經過輻射交聯，特殊擴張技術，大小端部位采用熱熔膠涂覆，在電纜分支部位起到防水、防潮、密封的作用，產品可采用半導電材料或絕緣材料制成，具有高收縮倍率等特點，1個產品可以使用在兩種或多種不同的電纜分子部位，有效的降低產品的庫存和區分費用（2013年9月高倍絕緣指套5:1正式上線，具體請參照下面參數）
優點及特點
★產品用于10KV電壓電纜
★具有良好的絕緣性或半導電性
★耐環境性能優良
★密封效果絕佳
★操作簡單
物理性能
★運行溫度: -40℃—125℃
★收縮溫度: 105℃—135℃
顏色
★紅色
★黑色
技術參數
| 測試項目 |
測試方法 |
測試值 |
| 拉伸強度 |
ASTM D2671 |
≥15MPa |
| 斷裂伸長率 |
ASTM D2671 |
≥500% |
| 老化后（136℃下168小時） |
拉伸強度 |
ASTM D2671 |
≥12MPa |
| 斷裂伸長率 |
≥350% |
| 介電強度 |
ASTM D2671 |
≥20kv/mm(I) |
| 耐電碳痕 |
ASTM D2303 |
通過 |
| 體積電阻率 |
ASTM D2671 |
≤105Ω.cm(I) ≥1014Ω.cm(S) |
| 低溫柔韌性（-55℃下4小時） |
ASTM D2671 |
無龜裂 |
產品選擇 HSBT-S(X)
| 產品代碼 |
收縮前 |
收縮后 |
適用電纜（mm2） |
| 大端 |
指端 |
大端 |
指端 |
厚度 |
| 內徑 |
長度 |
內徑 |
長度 |
內徑 |
長度 |
內徑 |
長度 |
| HSBT3-S(X)-51/16 |
51 |
95 |
24 |
52 |
16 |
108 |
7 |
50 |
3 |
10-16 |
| HSBT3-S(X)-70/32 |
70 |
115 |
32 |
68 |
32 |
128 |
10 |
63 |
3 |
25-50 |
| HSBT3-S(X)-86/45 |
86 |
115 |
38 |
66 |
45 |
130 |
14 |
65 |
3 |
70-120 |
| HSBT3-S(X)-102/60 |
102 |
120 |
48 |
75 |
60 |
133 |
18 |
73 |
3 |
150-240 |
| HSBT3-S(X)-130/70 |
130 |
130 |
60 |
85 |
70 |
143 |
25 |
83 |
3.5 |
300-500 |
| HSBT4-S(X)-34/20 |
34 |
80 |
13 |
52 |
20 |
95 |
4 |
54 |
3 |
10-16 |
| HSBT4-S(X)-48/22 |
48 |
83 |
18 |
49 |
22 |
98 |
4 |
48 |
3 |
25-50 |
| HSBT4-S(X)-62/30 |
62 |
103 |
27 |
59 |
30 |
120 |
7 |
60 |
3 |
70-120 |
| HSBT4-S(X)-72/36 |
72 |
110 |
31 |
69 |
36 |
125 |
9 |
66 |
3 |
150-240 |
| HSBT5-S(X)-35/23 |
35 |
80 |
11 |
50 |
23 |
85 |
5 |
45 |
3 |
10-16 |
| HSBT5-S(X)-56/29 |
56 |
89 |
15 |
55 |
29 |
96 |
5 |
58 |
3 |
25-50 |
| HSBT5-S(X)-84/36 |
84 |
110 |
26 |
68 |
36 |
123 |
8 |
65 |
3 |
70-120 |
| HSBT5-S(X)-95/46 |
95 |
116 |
33 |
78 |
46 |
125 |
11 |
75 |
3 |
150-240 |
HSBT-D(X)
| 產品代碼 |
收縮前 |
收縮后 |
適用電纜（mm2） |
| 大端內徑 |
指端內徑 |
大端內徑 |
厚度 |
指端內徑 |
厚度 |
總長度 |
| HSBT2-D(X)-30/14 |
30 |
12 |
14 |
2.6 |
4.5 |
2.2 |
93 |
4-25 |
| HSBT3-D(X)-36/15 |
36 |
16 |
15 |
2.1 |
4.5 |
2.1 |
110 |
4-35 |
| HSBT3-D(X)-60/25 |
60 |
25 |
25 |
3.0 |
8.0 |
2.5 |
165 |
50-150 |
| HSBT3-D(X)-80/35 |
80 |
38 |
35 |
3.5 |
11.0 |
3.5 |
185 |
50-150 |
| HSBT3-D(X)-95/30 |
95 |
44 |
30 |
3.5 |
13.0 |
2.5 |
205 |
185-300 |
| HSBT3-D(X)-110/46 |
110 |
50 |
46 |
4.0 |
17.5 |
4.0 |
260 |
185-300 |
| HSBT3-D(X)-125/55 |
125 |
57 |
55 |
4.0 |
20.0 |
4.0 |
260 |
185-300 |
| HSBT3-D(X)-170/75 |
170 |
77 |
75 |
4.0 |
28.0 |
4.0 |
280 |
185-300 |
| HSBT4-D(X)-40/14 |
40 |
15 |
14 |
2.2 |
3.5 |
2.0 |
105 |
4-35 |
| HSBT4-D(X)-55/20 |
55 |
21 |
20 |
3.1 |
5.0 |
2.6 |
150 |
35-70 |
| HSBT4-D(X)-65/26 |
65 |
26 |
26 |
3.3 |
7.0 |
2.9 |
175 |
70-150 |
| HSBT4-D(X)-100/38 |
100 |
47 |
38 |
4.0 |
12.0 |
3.0 |
198 |
185-300 |
| HSBT4-D(X)-160/64 |
160 |
70 |
64 |
4.0 |
19.0 |
4.0 |
260 |
185-300 |
