| 10KV斷續熱收縮套管-3倍【MVIT10D-3】 |
|

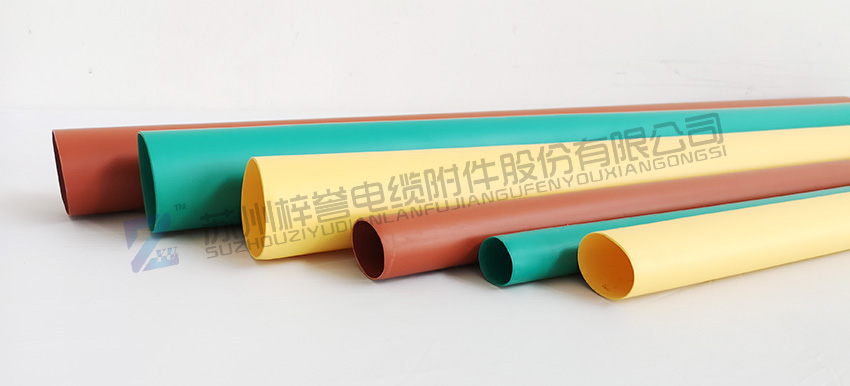

中壓型熱收縮套管（斷續3:1）主要用于母線橋架中的銅母線，起到保護絕緣作用。他將減少銅母線之間的間隙，縮短相間距,產品對各種彎折的矩形、圓形母線起到良好的絕緣效果。
優點及特點
★降低母線之間的間隙
★提供更多的設計空間
★適合10KV電壓
★防止小動物造成的短路和漏電。
★防腐蝕,防止一些污染物造成意外閃絡
★提供方便的，經濟的連續長度的安裝
★阻燃或高阻燃
★無鹵環保
物理性能
★適合溫度: -40℃ — 105℃
★收縮溫度: 125℃
顏色：黑、紅、黃、藍、綠
技術參數
| 測試項目 |
測試方法 |
測試值 |
| 拉伸強度 |
ASTM D2671 |
≥12MPa |
| 熱穩定性 |
IEC 216 |
105℃ |
| 斷裂伸長率 |
ASTM D2671 |
≥400% |
| 密度 |
ASTM D2671 |
1.21g/cm3 |
| 熱老化后（136℃下168小時） |
拉伸強度 |
ASTM D2671 |
≥10MPa |
| 斷裂伸長率 |
≥300% |
| 介電強度 |
壁厚2mm/0.08inch |
ASTM D2671 |
≥20KV/MM |
| 壁厚2.5mm/0.10inch |
≥17KV/MM |
| 低溫柔韌性（-40℃下4小時） |
ASTM D2671 |
無龜裂 |
| 熱沖擊（200℃下4小時） |
ASTM D2671 |
不低不流 |
| 阻燃性（氧指數） |
ASTM D2863 |
≥28 |
| 煙霧指數 |
- |
低于120 |
| 體積電阻 |
ASTM D2671 |
≥1014Ω.cm |
| 吸水性（23℃ 下336小時） |
ASTM D570 |
≤0.5% |
| 鹽堿溶劑腐蝕（23℃下 168小時） |
拉伸強度 |
IEC 60684-2 |
≥8MPa |
| 斷裂伸長率 |
≥250% |
| 銅腐蝕 （158℃ 下168小時） |
IEC60684-3 |
通過 |
長期老化（120℃下 3000小時）
斷裂伸長率 |
IEC60684-2 |
≥175% |
| 光照下顏色穩定性 |
IEC60684-3 |
未見變化 |
產品選擇
| 產品代碼 |
收縮前 |
收縮后 |
標準包裝
(m/根) |
| 內徑≥ |
壁厚 |
內徑≤ |
壁厚 |
| MVIT10D-3-25/8 |
25 |
1.02 |
8 |
2.50 |
1,1.22 |
| MVIT10D-3-30/10 |
30 |
1.02 |
10 |
2.50 |
1,1.22 |
| MVIT10D-3-35/12 |
35 |
1.03 |
12 |
2.50 |
1,1.22 |
| MVIT10D-3-39/13 |
39 |
1.05 |
13 |
2.70 |
1,1.22 |
| MVIT10D-3-45/15 |
45 |
1.06 |
15 |
2.70 |
1,1.22 |
| MVIT10D-3-50/16 |
50 |
1.07 |
16 |
2.90 |
1,1.22 |
| MVIT10D-3-65/21 |
65 |
1.07 |
21 |
2.90 |
1,1.22 |
| MVIT10D-3-75/25 |
75 |
1.07 |
25 |
2.90 |
1,1.22 |
| MVIT10D-3-85/28 |
85 |
1.07 |
28 |
3.00 |
1,1.22 |
| MVIT10D-3-95/30 |
95 |
1.07 |
30 |
3.10 |
1,1.22 |
| MVIT10D-3-100/33 |
100 |
1.07 |
33 |
3.10 |
1,1.22 |
| MVIT10D-3-120/40 |
120 |
1.10 |
40 |
3.10 |
1,1.22 |
| MVIT10D-3-150/50 |
150 |
1.10 |
50 |
3.15 |
1,1.22 |
| MVIT10D-3-180/60 |
180 |
1.10 |
60 |
3.20 |
1,1.22 |
| MVIT10D-3-210/70 |
210 |
1.10 |
70 |
3.20 |
1,1.22 |
| MVIT10D-3-250/70 |
250 |
1.10 |
70 |
3.70 |
1,1.22 |
| MVIT10D-3-300/70 |
300 |
1.10 |
70 |
4.40 |
1,1.22 |
|
|
