薄壁型熱收縮套管主要用于母線橋架中的銅母線，起到保護絕緣作用。他將減少銅母線之間的間隙，縮短相間距。產品對各種彎折的矩形、圓形母線起到良好的絕緣效果。
優點及特點
★降低母線之間的間隙
★提供更多的設計空間
★適合1KV電壓
★防止小動物造成的短路和漏電
★防腐蝕,防止一些污染物造成意外閃絡
★提供方便的，經濟的連續長度的安裝
★阻燃或高阻燃
★無鹵環保
物理性能
★適合溫度: -40℃ —105℃
★收縮溫度: 125℃

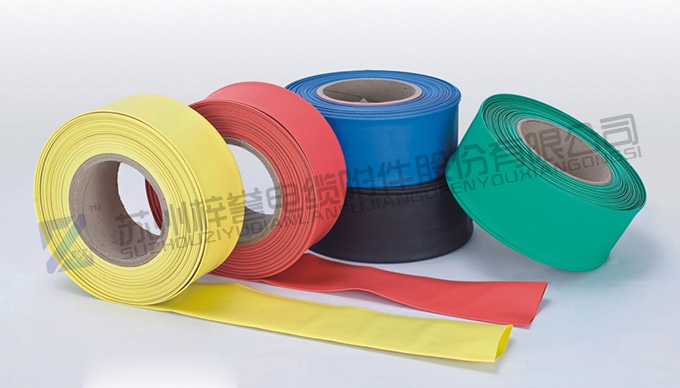

顏色：黑、紅、黃、藍、綠
產品代碼共享對比：Raychem/Tyco: LVIT
技術參數
| 測試項目 |
測試方法 |
測試值 |
| 拉伸強度 |
ASTM D2671 |
≥12MPa |
| 熱穩定性 |
IEC 216 |
105℃ |
| 斷裂伸長率 |
ASTM D2671 |
≥400% |
| 密度 |
ASTM D2671 |
1.21g/cm3 |
| 介電強度 |
ASTM D2671 |
≥20KV/MM |
| 熱老化后（136℃ 下168小時） |
拉伸強度 |
ASTM D2671 |
≥12MPa |
| 斷裂伸長率 |
≥300% |
| 低溫柔韌性（-40℃下 4小時） |
ASTM D2671 |
無龜裂 |
| 熱沖擊（200℃下 4小時） |
ASTM D2671 |
不滴不流 |
| 阻燃性（氧指數） |
ASTM D2863 |
≥28 |
| 煙霧參數 |
- |
低于120 |
| 體積電阻率 |
ASTM D2671 |
≥1014Ω.cm |
| 吸水率 在（23℃ 下336小時） |
ASTM D570 |
≤0.5% |
| 鹽堿溶劑腐蝕（23℃ 下168小時） |
拉伸強度 |
IEC 60684-2 |
≥8MPa |
| 斷裂伸長率 |
≥250% |
| 銅片腐蝕 （158℃ 下168小時） |
IEC60684-3 |
通過 |
長期老化（120℃ 下3000小時）
斷裂伸長率 |
IEC60684-2 |
≥17.5% |
| 光照下顏色穩定性 |
IEC60684-3 |
未見變化 |
產品選擇
| 產品代碼 |
收縮前 |
收縮后 |
標準長度
(m/卷) |
| 內徑≥ |
壁厚 |
內徑≤ |
壁厚 |
| LVIT1-2-18/9 |
18 |
0.27 |
9 |
0.55 |
50 |
| LVIT1-2-20/10 |
20 |
0.30 |
10 |
0.60 |
50 |
| LVIT1-2-25/12 |
25 |
0.30 |
12 |
0.60 |
25 |
| LVIT1-2-30/15 |
30 |
0.30 |
15 |
0.60 |
25 |
| LVIT1-2-35/17 |
35 |
0.32 |
17 |
0.65 |
25 |
| LVIT1-2-40/20 |
40 |
0.32 |
20 |
0.65 |
25 |
| LVIT1-2-45/22 |
45 |
0.35 |
22 |
0.70 |
25 |
| LVIT1-2-50/25 |
50 |
0.35 |
25 |
0.70 |
25 |
| LVIT1-2-60/30 |
60 |
0.40 |
30 |
0.80 |
25 |
| LVIT1-2-70/35 |
70 |
0.40 |
35 |
0.80 |
25 |
| LVIT1-2-80/40 |
80 |
0.40 |
40 |
0.80 |
25 |
| LVIT1-2-90/45 |
90 |
0.40 |
45 |
0.80 |
25 |
| LVIT1-2-100/50 |
100 |
0.45 |
50 |
0.90 |
25 |
| LVIT1-2-120/60 |
120 |
0.45 |
60 |
0.90 |
25 |
| LVIT1-2-150/60 |
150 |
0.57 |
60 |
1.40 |
25 |
| LVIT1-2-180/72 |
180 |
0.57 |
72 |
1.40 |
25 |
| LVIT1-2-210/84 |
210 |
0.70 |
84 |
1.60 |
25 |
